一、產品概 述
分體式超聲波流量計利用了多脈沖、低電壓時差的原理，高精度和超穩定的雙平衡信號差分發射、差分接收數字檢測技術來測量順流和逆流方向的聲波傳輸時間，根據時差計算出流速。具有穩定性好、零點漂移小、測量精度高，量程比寬抗干擾性強等特點。
當超聲波波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接受聲波所需的時間完全相同（可實際測量零流量的技術）；介質流動時，逆流方向的聲波傳輸時間大于水流方向的聲波傳輸時間。其關系符合下面表達式：
二、產品特點
高精度測量
線優度優于0.563%,重復性精度優于0.263%,測量精度優于±1.022%；
非接觸式測量
將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量；
測量范圍大
選用不同型號的傳感器,可實現口徑DN15-DN6000mm管道流量的測量；
支持中文英文菜單
不同版本的流量計,可支持中文或英文菜單,方便快捷；
充電電源
內置大容量鎳氫充電電池,可支持流量計連續工作22小時以上；
內置打印機
即可實現即時屏幕打印,還可以定時打印提前設定的多達20余項的測量結果；
內置數據記錄器
可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊。

分體式超聲波流量計體積：170×180×56mm

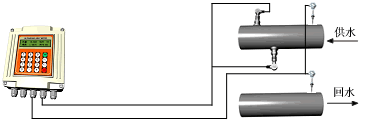

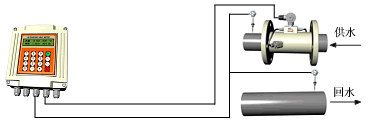

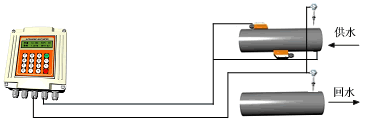

可選配的傳感器 基本型號 測量范圍 流體溫度 精度 標準外夾式 TS-2(小型) TUC-2000SNB1 DN15-100mm -30℃～90℃ 優于 ±1% TM-1(中型) TUC-2000SNB2 DN50-1000mm TL-1(大型) TUC-2000SNB3 DN300-6000mm 高溫外夾式 THS-1(小型) TUC-2000SNB4 DN15-100mm -30℃～160℃ THM-1(中型) TUC-2000SNB5 DN300-1000mm 插　入　式 TC-1(標準插入) TUC-2000SNC1 DN80-6000mm -40℃～160℃ TLC-2(加長插入) TUC-2000SNC2 標準管段式 標準管段式 TUC-2000SNG DN15-1000mm 　 (詳見附錄2) -40℃～160℃ 優于 ±0.5% 電　　源 一次表DC8-36V,　二次表AC220V或DC24V 輸　　入 3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 輸　　出 隔離 RS232/RS485 輸出,2 路隔離 OCT輸出，1 路隔離 4-20mA 輸出( 無源 ) 通信協議 METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議 　測量組成圖   分體式超聲波熱量表=分體式超聲波流量計+PT100三線制鉑電阻   可 選 擇 的 主 機 壁掛型 TUC-2000S 用于掛墻安裝 尺寸：170×180×56mm 外夾式熱量測量圖 盤裝型TUC-2000SS 用于儀表盤安裝 尺寸：84×168mm 插入式熱量測量圖 壁掛型 TUC-2000SD 防爆等級DⅡBT4 尺寸：285×265×90mm 管段式熱量測量圖

儀表標配件

高強度防護箱（防塵、防水、抗沖擊） 高強度防護箱（防塵、防水、抗沖擊） 超聲波專用信號電纜5m×2 電源線（便攜） 超聲波專用耦合劑 數據線（手持） 卷尺 3m 熱敏打印紙 30m×2 拉緊器 3m×2 電源線（手持)

>>以上產品：分體式超聲波流量計由江蘇捷特儀表有限公司銷售，詳詢江蘇捷特儀表銷售部。
