渦街流量計正確安裝步驟解析

渦街流量計又稱旋渦流量計，是一種速度式流量計在諸多領域用來計量液體、氣體和蒸汽的流量。如何用好旋渦流量計一直是許多用戶非常關心的問題，由于在儀表選型、系統的工藝流程設計以及對介質特性的了解、配管、安裝、現場調試、配套儀表選擇等方面處理不得當，或配套儀表與旋渦流量計的參數對應關系不正確以及氣體和蒸汽的溫度、壓力補償不正確，造成流量計量不準，影響了用戶使用，對旋渦流量計的推廣應用產生了許多不利影響，甚至部分用戶打算不再使用旋渦流量計。由于在處理上述問題及振動、工頻干擾、外界電器設備干擾時，情況較為復雜，值得大家探討，下面以金湖生產的YEWFLO－E為例，介紹旋渦流量計的安裝、調試及故障處理方法。
    一、安裝和配管
    1、合理選擇流量計的安裝位置
    在選擇旋渦流量計安裝位置時，應考慮以下幾點：
    （1）閥門位置和直管段長度。一般來講，把旋渦流量計安裝在閥門的上游（見圖1）。

    D－標稱的YEWFLO的直徑
    圖1

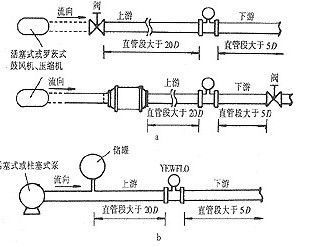

    如果是使用活塞式或羅茨式的鼓風壓縮機氣體管道或柱塞式泵的高壓液體管道（約1MPa），流體容易發生振動，此時，應把閥門安裝在流量計上游，最好是在流量計上游裝一個液體減振器；同時應考慮在流量計上游安裝儲罐以減少流體振動（見圖2）。
    圖2
    （2）有縮頸、擴頸和彎管時，應配置合理的上、下游直管段，如圖3所示，如果管道中有一個彎管接頭，那么流量計和旋渦發生體與彎管接頭應在同一平面。



    D－標稱的YEWFLO的直徑
    圖3 推薦的直管段的長度
    2、選擇合理的配管
    配管的內徑應比旋渦流量計的內徑稍大些，例如：流量計內徑為39．7，則配管內徑應在40到42。對于0．5～2英寸的流量計應使用系列號40以下的管道，對于3～8英寸的流量計應使用系列號80以下的管道。另外，應防止出現管道收口現象。
    3、測壓點和測溫點
    當需要測壓時，將測壓點設置在旋渦發生體下游3．5D～7．5D的地方。
    當需要測溫時，將測溫點設置在測壓點下游1D～2D的地方（見圖4）。



    圖4 測壓點和測溫點設置
    4、其它
    （1）設計流量計的安裝管道時，應設計旁路管道，方便拆卸、維修和調試。新安裝的管道或維修過的管道，運行前應沖洗掉管內的鐵銹、水垢渣和污泥。如沒有旁通管，可暫裝短管來代替流量計（見圖5）。



    圖5
    （2）在安裝夾持型旋渦流量計時，保持流量計和管道中心一致非常重要，如果安裝偏心，則用示波器觀察到的波形有異?，F(xiàn)象，影響計量精度。此外，應防止密封墊片突入管道內徑，否則會帶來較大測量誤差，所以，一般情況下密封墊片孔徑應大于流量計內徑2mm，并做成帶螺栓孔的密封墊片。
    二、現場調試
    一般情況下，只要用戶提供的所有參數正確，生產廠家在出廠前就已經將流量計調整好，用戶正確接線后通電即能正常工作。YEWFLO－E旋渦流量計的放大器具有很強的通用性，用戶可以按照自己的要求修改參數，改變輸出方式及所有選型參數。下面介紹智能型旋渦流量計出廠后參數設定方法（其它參數在現場一般不修改）。
    當用戶根據自己需要重新設定參數時，為了精確地測量流量，必須檢查所有參數的準確性。在現場主要應考慮以下問題：
    （1）輸出選擇（B02）。選擇帶微機通信的4～20mA或脈沖輸出；除設定參數外，還應改變模擬、脈沖插針位置。
    （2）檢查B03中通徑設定是否正確。
    （3）流體選擇（B04）。可以從以下8種中選擇：
    ①蒸汽qf（工作狀態下的體積流量）。
    ②蒸汽qm（質量流量）。
    ③蒸汽qH（熱量流量）。
    ④氣體qf（工作狀態下的體積流量）。
    ⑤氣體qn（標準狀態下的體積流量）。
    ⑥氣體qm（質量流量）。
    ⑦液體qf（工作條件下的體積流量）。
    ⑧液體qm（質量流量）。
    （4）K系數設定（B05和B06）。B05中選擇P／L；B06中設定值等于Km。
    （5）最小密度設定（B07和B08）。該值由用戶根據工作情況自己確定。
    （6）設定正常工作條件下的密度（B14，B19和D03）。在常用工作溫度和壓力下的對應密值。
    （7）設定正常工作條件下的溫度值（B09和B10）。與常用密度值對應的工作溫度值。
    （8）當選擇氣體在標準狀態下的體積流量qn時，需設定工作條件下的壓力Pf（B26）和標準條件下的壓力Pn（B27），以上兩個值均設定絕對壓力值。
    （9）量程設定。量程設定由B15，B50，B51和B52項組成。例如：設定流量量程為40000kg／h時，B15∶kg；B50∶h；B51∶E＋1；B52∶4000。
    （10）計算速率設定（C01）和脈沖速率設定（C02）（脈沖輸出）。其單位與量程單位對應。
    （11）顯示選擇（帶TBL時）。用戶可根據需要在E02項中設定（RATE％，RATE，TOTAL）。
    三、流量校正
    目前各公司生產的智能型旋渦流量計，都具有流量校正功能和自診斷功能。拿YEWFLO－E型來說，根據不同情況可以進行雷諾數校正、配管影響校正、可壓縮氣體膨脹系數校正，并對儀表誤差分段修正。
    四、配套儀表及補償應注意的問題
    當用旋渦流量計測量氣體或蒸汽時，必須考慮溫度和壓力補償，選擇合適的溫度變送器和壓力變送器及流量積算儀，配套儀表間必須建立正確的溫度、壓力、流量和參考溫度、參考壓力的對應關系。如：某公司在用旋渦流量計測量過熱蒸汽時，就出現旋渦流量計、EJA壓力變送器、一體化溫度變送器和STLD流量積算儀之間參數對應關系問題，造成超過50％的誤差。
    五、振動、工頻干擾、外磁場和電器設備干擾
    （1）流量計在選擇安裝場所時應盡量避免機械振動、碰撞沖擊。如果安裝在機械振動較大的地方，則應使用管道支架（見圖6），特別應避免在水平面上與管道軸線垂直方向上的振動。



    圖6
    （2）如果用示波器觀察TP2和COM2之間的波形有噪聲疊加（波形異常，有毛刺），則要分析是50或60Hz干擾，還是其它電磁干擾。此時，應進行必要的NB調整（噪聲平衡調整）和TLA調整（觸發電平調整）。其中，NB調整只有在以下情況進行：當無流體流動時，表頭有顯示；當管道中有少量流體流動，而表頭的讀數相當大。
    TLA的調整必須考慮最小可測流速，其方法是，當流體停止流動時，調整TLA參數直到輸出為0％。
    （3）對于外界干擾，必要時進行流量計獨立接地。
    總之，由于儀表使用情況千變?nèi)f化，用好流量計需要有豐富的現場經驗。
