超聲波流量計安裝中應注意的問題

近年來，超聲波流量計已經越來越廣泛地應用于各種流體的流量測量，在計量管理中起著非常重要的作用。在實際使用過程中，我們發現測量不準確多數是由于探頭安裝不當造成的。因此，正確地安裝探頭就成為第一位的問題。經過長期的實踐，我們認為以下幾條是探頭安裝過程中應當遵循的原則。

1 選擇探頭安裝位置

1.1 安裝位置應滿足的條件

（1）工作場所沒有過多灰塵和腐蝕性氣體；
（2）直管段長度：上游側10D以上，下游側5D以上（當流速較低時，可適當降低直管段要求）：
（3）上游側30D以內不得有擾動因素（如泵、閥門等）；
　?。?）流體必須充滿管道，不能含有氣泡或過量雜質；
　?。?）安裝探頭的管道不應有強烈的機械振動；
　　（6）安裝探頭的管道周圍需要足夠空間。

1.2 注意要點

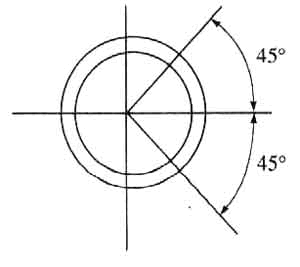

　　（1）對于水平管路，探頭應安裝在水平中心線的±45°之內（如圖1所示）；

圖1 安裝示意圖

（2）對于豎直管路，探頭可安裝在外圓周的任何位置；
　?。?）應避免將探頭安裝在管道的變形部位、法蘭或焊接部位。

2 選擇探頭安裝方法

探頭采用V法和Z法安裝（如圖2所示）。

圖2 安裝示意圖

　　下列情況使用Z法：

　?。?）安裝空間有限；
　?。?）被測流體中含有少量雜質；
　?。?）接收波較弱（比如用水泥做襯里）。

　　選擇安裝方法的依據：一般來說，D>300mm的管道采用Z法安裝。

3 探頭安裝表面的處理

　　在安裝之前，首先清除管道表面的鐵銹、污垢等（管道表面有防護層時，應先剝?nèi)シ雷o(hù)層），使管壁表面平滑無污物。清理范圍應達到探頭安裝距離L+200mm寬度的整個圓周。

4 安裝點的確定

　　第一步：制作標準紙
　?。?）準備一條長邊4D以上，寬邊200mm或等于D的紙帶。
　?。?）在距紙帶長邊100mm處，畫一條寬邊的平行線（也叫標記線）。

　　第二步：在距離處理過的管段邊緣100mm處確定一點，使標記線的邊沿與這點對齊。緊貼管壁卷起標準紙，使標記線與管軸平行，標準紙的邊沿應該重合。

　　第三步：延長標準紙的標記線，在管道上劃出直線。

　　第四步：沿著標準紙?jiān)诠艿郎蟿澮粭l圓周線，與直線A的交點為A0。

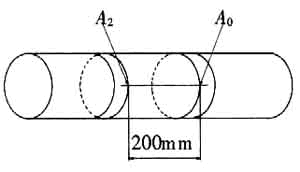

　　第五步：用V法安裝，去掉標準紙，在直線上劃出線段A0A2=L（L為探頭安裝距離），確定A2點。A0和A2就是探頭安裝點。
　　例如：L=200mm

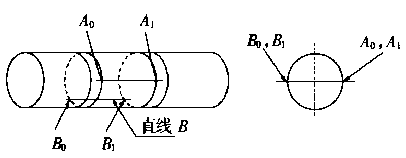

　　第六步：用Z法安裝，沿標準紙另一邊在管道上再劃一條圓周線，與直線交于A1。從直線A0A1開始，標準紙沿著圓周移動。在1/2圓周處，延長標準紙上的標記線，在管道上劃出直線，與管道上兩條圓周線相交，交點為B1B2。

圖3 V法安裝示意圖

圖4 Z法安裝示意圖

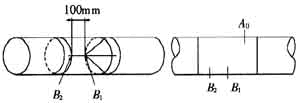

　　去掉標準紙，在自線上劃出線段B1B2（L為探頭安裝距離），確定B2點。A0和B2就是探頭安裝點。

圖5 Z法安裝示意圖

5 在管道上安裝探頭

　?。?）打磨安裝點，打磨面積約為探頭面積的3倍；
　?。?）清除探頭發射面和管道安裝表面的油污；
　?。?）將耦合劑涂滿探頭的整個發射表面，不要形成氣泡；
　?。?）在管道表面涂上硅脂；
　　（5）把探頭牢牢地貼在管壁上，用布帶或鋼帶固定探頭（注意：兩探頭的發射方向必須相對）。

6 結束語

　　依照上述步驟，安裝過程雖有點繁瑣，但這樣可以避免由于安裝不當進行二次安裝時帶來的諸多麻煩。

本文來源：http://www.zhiqm.com/。
