渦街流量計的選型及訂貨
第一步 詳細了解流量計測量介質及相關工藝參數
渦街流量計的正確選型需要詳細了解以下工藝參數：
| 1 | 介質名稱、成分、狀態 | 是否可以用渦街流量計測量 |
| 2 | 介質的溫度、壓力 | 是否在渦街流量計的適用溫度范圍內 |
| 3 | 介質的流量范圍 | 上限流速是否在渦街流量計的適用流量范圍內及口徑 |
| 4 | 介質的腐蝕性 | 使用材質 |
| 5 | 安裝環境 | 是否需要防爆 |
| 6 | 輸出信號種類、通訊方式 | |
| 7 | 就地顯示還是需要遠傳輸出 |
| 1 | 介質名稱、成分、狀態 | 是否可以用渦街流量計測量 |
| 2 | 介質的溫度、壓力 | 是否在渦街流量計的適用溫度范圍內 |
| 3 | 介質的流量范圍 | 上限流速是否在渦街流量計的適用流量范圍內及口徑 |
| 4 | 介質的腐蝕性 | 使用材質 |
| 5 | 安裝環境 | 是否需要防爆 |
| 6 | 輸出信號種類、通訊方式 | |
| 7 | 就地顯示還是需要遠傳輸出 |
在渦街流量計的選型時，要注意以下幾點：
①渦街流量計是一種速度式流量計，旋渦分離的穩定性受流速分布影響，故對直管段有一定要求，一般是“前10D后5D；
②測量液體時，上限流速受壓損和“氣蝕”現象限制，一般為7m/s
③測量氣體時，上限流速受介質可壓縮性限制，下限流速受雷諾數和傳感器靈敏度的限制，一般氣體流速為7～40m/s，蒸汽的流速為7～40m/s；
④應力式渦街流量計對振動較為敏感，故在振動較大的管道安裝流量計時，須有減振措施；
⑤應力式渦街流量計采用壓電晶體作為檢測元件，受溫度限制，長期工作溫度為 普通型: -40℃～+250℃,高溫型: 100℃～+350℃

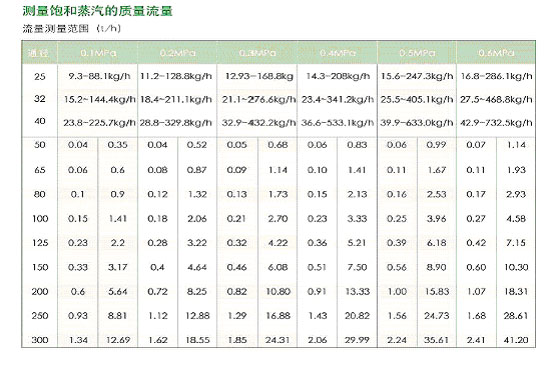

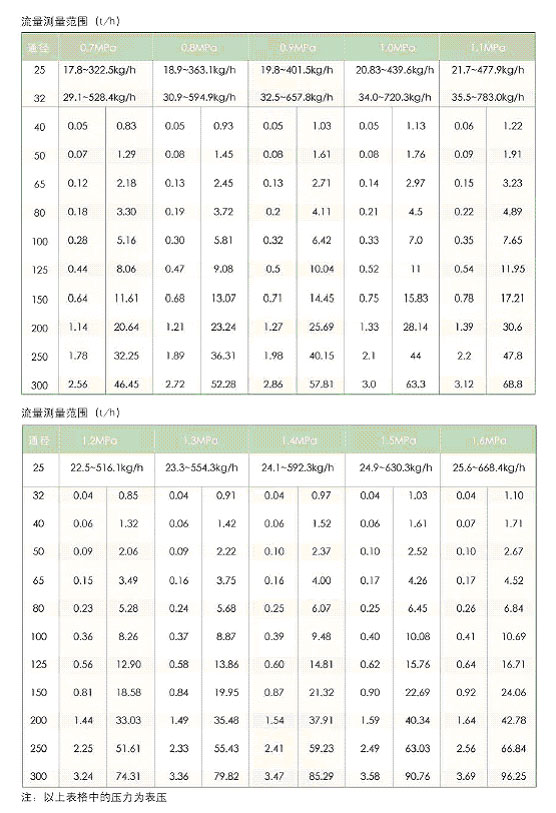

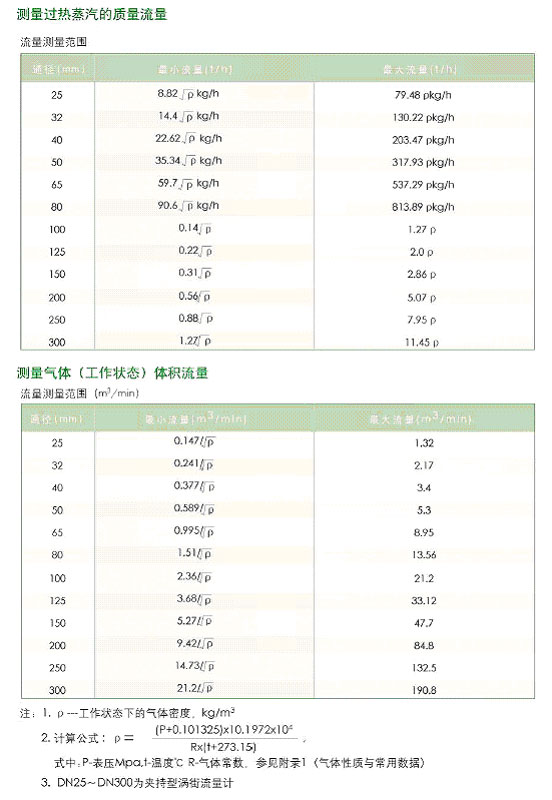

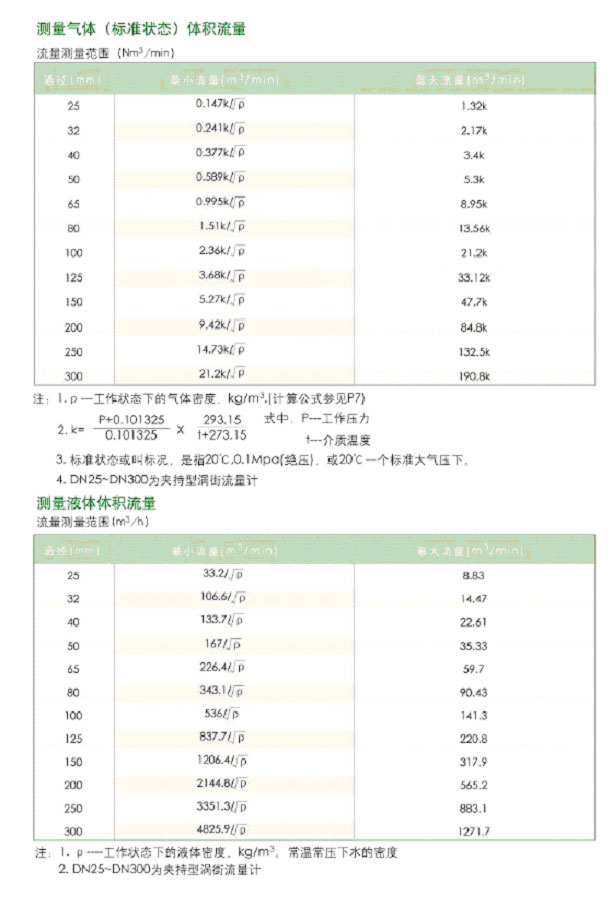

第二步 渦街流量計公稱通徑的選擇及驗證

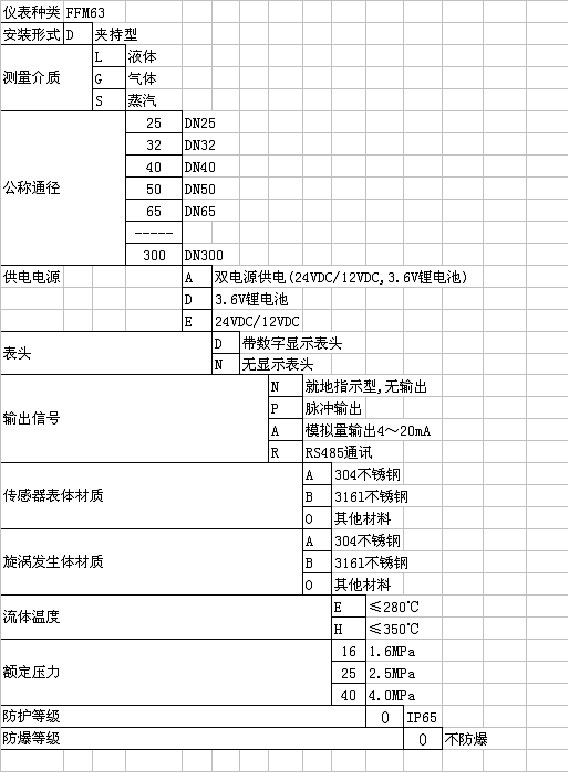

第三步 FFM63選型表
例如：型號：FFM63DG25EDAAAE1600
說明：FFM63系列智能渦街流量計，DN25，測量氣體，電源為24VDC（12VDC），帶數字顯示表頭，輸出信號為電流輸出，傳感器及旋渦發生體材料均為304不銹鋼，高溫型，額定壓力為1.6MPa，防護等級為IP65，不防爆。
附：渦街流量計選型注意事項：
①渦街流量計是一種速度式流量計，旋渦分離的穩定性受流速分布影響，故對直管段有一定要求，一般是“前10D后5D”；
②測量液體時，上限流速受壓損和“氣蝕”現象限制，一般為7m/s
③測量氣體時，上限流速受介質可壓縮性限制，下限流速受雷諾數和傳感器靈敏度的限制，一般氣體流速為7～40m/s，蒸汽的流速為7～40m/s；
④應力式渦街流量計采用壓電晶體作為檢測元件，受溫度限制，長期工作溫度為：
普通型: -40℃～+250℃
高溫型: 100℃～+350℃
本文來源：http://www.zhiqm.com/。
