渦街流量計現場安裝注意事項

渦街流量計屬于對管道流速分布畸變、旋轉流和流動脈動等敏感的流量計，因此，對現場管道安裝條件應充分重視，嚴格遵照使用說明書執行。

渦街流量計可安裝在室內或室外。如果安裝在地井里，為防止被水淹沒，應選用涎水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，要注意安裝位置(見圖4)。

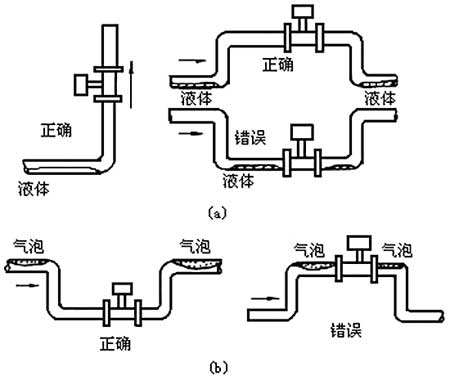

圖4 測量含液體和含氣液體的流量儀表安裝

渦街流量計必須保證上、下游直管段有必要的長度(見圖5)。

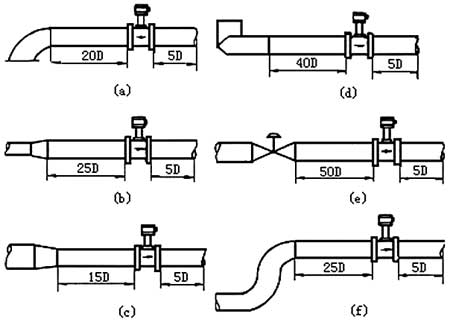

圖5 渦街流量計對上、下游直管段長度的要求

在圖5中，a為一個90°彎頭，b 為同心擴管，c為同心收縮全開閥門，d為不同平面兩個90°彎頭，e為調節閥半開閥門，f為同一平面兩個90°彎頭。

傳感器與管道的連接如圖6所示，在與管道連接時要注意以下問題。

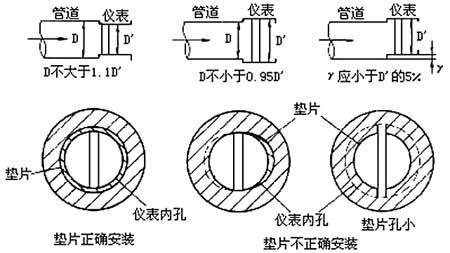

圖6 傳感器與管道的連接

① 上、下游配管內徑D與傳感器內徑D’相同，其差異滿足下述條件： 0.95D≤D’≤1.1D;

② 配管應與傳感器同心，同軸度應小于0.05D’;

③ 密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm;

④ 如需斷流檢查與清洗傳感器，應設置旁通管道(見圖7);

圖7 旁通管道示意圖

⑤ 減小振動對渦街流量計的影響應該作為渦街流量計現場安裝的一個突出問題來關注。首先，在選擇傳感器安裝場所時盡量注意避開振動源;其次，采用彈性軟管連接在小口徑中可以考慮;第三，加裝管道支撐物是有效的減振方法。

電氣安裝應注意傳感器與轉換器之間采用屏蔽電纜或低噪聲電纜連接，其距離不應超過使用說明書的規定。布線時應遠離強功率電源線，盡量用單獨 金屬套管保護。應遵循“一點接地”原則，接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地，轉換器外殼接地點應與傳感器“同地”。
