大屏顯示控制儀(鋼水測溫儀)的安裝與接線

超大屏幕單回路數字顯示控制儀采用先進的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。

鋼水測溫儀詳細介紹：
超大屏幕單回路數字顯示控制儀 采用先進的微處理器進行智能控制,適用于溫度、
濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。
采用最新無跳線技術,使輸入端口具備萬能信號輸入功能,只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓 / 標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。
輸入輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌冢膳c各種帶串行接口的設備進行雙向通信，組成網絡控制系統。
具備多種標準外形尺寸,能適用各種測量控制場合。整機采用卡入式結構,使安裝十分簡便。

鋼水測溫儀安裝方式：

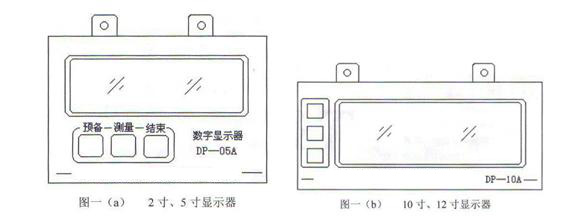

壁掛式與吊裝式兩種，詳見表一與圖一。 可安裝在操作室內外，但要注意避免使顯示器受到過強的熱輻射和爐渣噴濺。

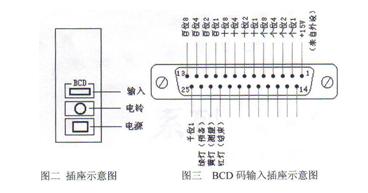

大屏顯示控制儀接線：各種接線座在顯示器左側，見圖二

電源插座 BCD碼輸入插座接線見圖三 報警電鈴或電笛插座(二芯)在顯示器左側
