插入式超聲波流量計如何安裝

安裝工具

安裝插入式傳感器需要使用專用的開孔定位工具、手電鉆(最好是可高層調速)、扳手及改錐等工具。

安裝距離

插入式傳感器安裝間距以兩傳感器的中心沿管軸方向的距離為準(詳見示意圖)，間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口25所顯示的數字，并按此數據安裝傳感器。

安裝方式

插入式傳感器安裝方式只有一種，即Z法，通常管徑在DN80mm以上都可使用。

安裝點定位

將管道參數輸入主機，計算出安裝距離，然后根據安裝距離定出兩個傳感器的位置(兩個傳感器一定要保證在同一軸面上)，安裝距離為兩個傳感器的中心距。

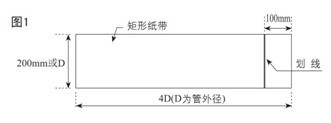

一、制作定位紙：取一條長4D(D為管徑)，寬200mm(或D)的矩形紙帶(根據現場情況，可以用防濕、防腐蝕的材料代替紙帶)，在距邊緣約100mm處劃一條線；(如圖1)

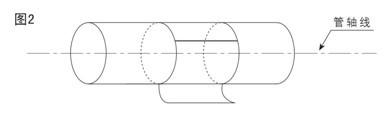

二、將定位紙纏繞在表面已清理干凈的管道上，注意必須把紙兩邊互相重合對齊，才能使所劃的線與管軸相平行；(如圖2)

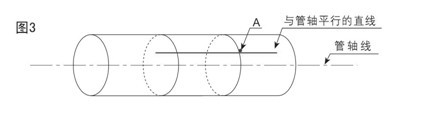

三、延長定位紙上的直線在管道

旋進旋渦流量計上劃一直線，所劃直線與定位紙一邊緣相交點為A；(如圖3)

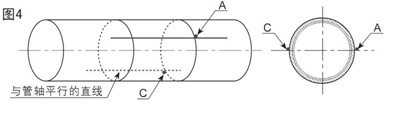

四、從A點開始，沿著定位紙邊緣量出管道1/2周長，該平行交叉點為C，在C點劃一條與管軸平行的直線(也就是與定位紙上的直線平行)；(如圖4)

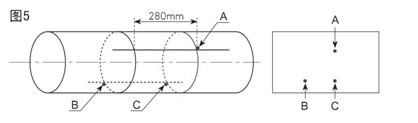

五、去掉定位紙，從點C開始，在所劃直線上量出安裝距離L，從而決定出B點。這樣A、B兩點為安裝位置；例如L=280mm　(如圖5)，將球閥底座分別焊接在A和B兩點上，注意球閥座中心點一定要分別與A和B兩點重合。

焊接球閥底座(如圖6)

對于可焊接管材(如鋼、不銹鋼等)只需將球閥底座直接焊在管道外壁上(不銹鋼管材需焊接不銹鋼底座，訂貨時請注明)。焊前必須將焊點附近的管道表面處理干凈，除掉銹跡油漆，如有防繡層的也應去掉，并用抹布蘸丙酮或酒精擦去油污和灰塵，然后焊接即可，但必須保證球閥底座中心點與A和B兩點重合，焊接時注意一定不要夾雜氣孔，以防漏水，甚至斷裂。

對于不可直焊接管材(如鑄鐵、水泥管等)，需采用定制的專用管卡子(帶密封用膠墊)，球閥底座已事先焊在管卡子上，將管卡子直接緊固到被測管道上，保證球閥底座中心點與A 和B兩點重合。并將球閥渦街流量計底座緊固在管道外壁上，一定要密封好，以防漏水。將球閥底座上纏好生料帶，擰上球閥。

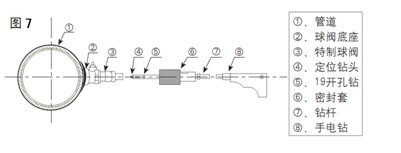

鉆孔(如圖7)

將開孔器密封護套與特制球閥外螺紋連接，擰緊后，打開球閥，推動鉆桿直至與管道外壁接觸，將手電鉆與鉆桿接好鎖緊，接孔板流量計通電源，開始鉆孔，在鉆孔過程中電鉆保持低速轉速不要過快、以免卡鉆，甚至鉆頭折斷，鉆透后，拔出鉆桿直到開孔器鉆頭的最前端退至球閥芯后，關上球閥，卸下開孔器。

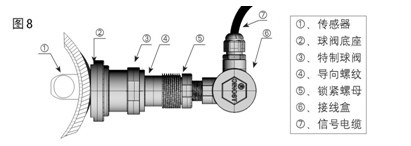

鉆孔(如圖8)

把鎖緊螺母旋至傳感器底部，將傳感器旋入特制球閥導向螺紋，當旋至球閥芯時，打開球閥，繼續旋入傳感器，直至傳感器前蒸汽流量計端伸出管道內壁，調整好傳感器的角度，(兩個傳感器進線孔應同時向上或向下)，緊固好鎖緊螺母,最后將線接好，用硅橡膠密封接線處。

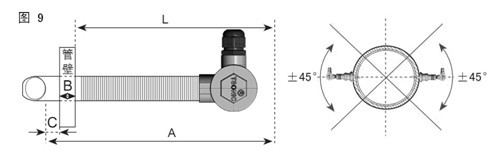

傳感器伸入管內壁尺寸計算 (如圖9)

插入式傳感器為不銹鋼模具精鑄，傳感器的長度A(出廠時A值已固定)和管壁厚度B已知，傳感器留在管道外側長度L也可測量， 只需L = A –B，并使C = 0 即可。

各型號的長度A值為： 標準插入型：A=195mm

                      加長插入型：A=310mm
