捷特電磁流量計安裝對于管道要求

1. 選擇充滿液體的直管段，如管路的垂直段（流向由下向上為宜）或充滿液體的水平管道（整個管路中最低處為宜），在安裝與測量過程中，不得出現非滿管情況;
2. 測量位置應選在探頭上游大于5D和下游有3D直管處；
3. 測量點選擇應盡可能遠離泵、閥門等設備，避免其對測量的干擾；
4. 測量點選擇應盡可能遠離大功率電臺、強磁場干擾源等。

<!--[if !vml]--><!--[endif]-->

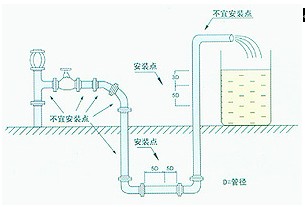

選擇安裝位置時需特別注意

●測量電極的軸線必須近似于水平方向；

●測量管道內必須安全充滿液體；
●流量計的前方最少要有5×D（D為流量計內徑）長度的直管段，后方少要有3×D（D為流量計內徑）
長度的直管段，為方便安裝和拆卸，可在流量計后加裝管道伸縮節。

<!--[if !vml]--><!--[endif]-->
●流體的流動方向和流量計的箭頭方向一致；
●管道內如有真空會損壞流量計的內襯，需特別注意；
●在流量計附近應無強電磁場；
●在流量計附近應有充裕的空間，以便安裝和維護；
●若流量管道有振動，在流量計的兩邊應有固定的支座；
●測量不同介質的混合液體時混合點與流量計之間的距離最少要有30×D（D為流量計內徑）長度；
●為方便今后流量計的清洗和維護，應安裝旁通管道，并且保證流量計前5D和后3D的直管段。

<!--[if !vml]--><!--[endif]-->
●安裝聚四氟乙烯內襯的流量計時，連接兩個法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手；

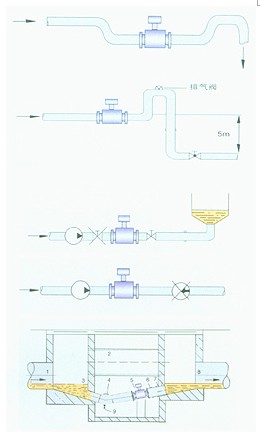

●應安裝在水平管道較低處和垂直向上處，避免安裝在管道的最高點和垂直向下處；

●應安裝在管道的上升處；

<!--[if !vml]--><!--[endif]-->
●在開口排放的管道安裝，應安裝在管道的較低處；

●若管道落差超過5m，在傳感器的下游安裝排氣閥；





●應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游
●傳感器絕對不能安裝在泵的進口處，應安裝在泵的出口處
●在測量井安裝流量計的方式
1.入口 2.溢流管 3.如口柵 4.清洗孔 5.流量計 6.短管 7.出口 8.排放閥 9.排污閥
