差壓液位變送器的工作原理

差壓液位變送器利用差壓或壓力變送器可以很方便地測量液位，且能輸出標準的電流或氣壓信號，有關變送器的原理及結構已在。

工作原理

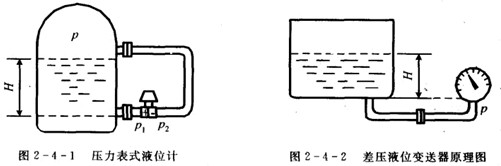

差壓式液位變送器，是利用容器內的液位改變時，由液柱產生的靜壓也相應變化的原理而工作的，如圖2-4-1所示。

將差壓變送器的一端接液相，另一端接氣相。設容器上部空間為干燥氣體.其壓力為p，則


式中H—液位高度;
P一介質密度;.
g—重力加速度;
P1,P2—分別為差壓變送器正、負壓室的壓力。

通常，被測介質的密度是已知的。差壓變送器側得的差壓與液位高度成正比。這樣就把測蟹液位高度轉換為側量差壓的問題了.

   當被測容器是敞口時，即氣相壓力為大氣壓，只需將差壓變送器的負壓室通大氣即可。若不需要遠傳信號，也可以在容器底部安裝壓力表，如圖2-4-2所示，根據壓力p與液位H成正比的關系.可直接在壓力表上按液位進行刻度。www.zhiqm.com
