渦街流量計安裝要求與注意事項

1、合理選擇安裝場所和環境
避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊懀荛_強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

2、上下游必須有足夠的直管段
若傳感器安裝點的上游在同一平面上有二個90。彎頭，則：上游直管段≥25D，下游直管段≥5D
若傳感器安裝點的上游在不同平面上有二個90。彎頭，則：上游直管段≥40D，下游直管段≥5D
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。

3、傳感器在有保溫層管道上的安裝
測量高溫蒸汽時，保溫層最多不能超過支架高度的三分之一。

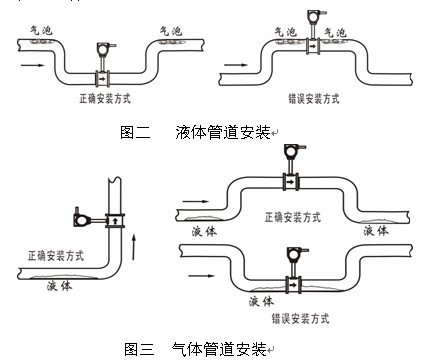

4、測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。

5．在水平管道上安裝是流量傳感器最常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。

渦街流量計安裝注意事項

1.傳感器按流向標志可在垂直、水平或任意傾斜位置上安裝；

2.當管線較長或距離振動源較近0，應在流量計的上、下游安裝，以消除管線振動的響聲；

3.傳感器的安裝地點應有足夠的空間，以便于流量計的檢查和維修，并應滿足渦街流量計的環境要求；

4.應避免外界強磁場的千擾；

5.在室外安裝使用卩，應有遮蓋物，避免烈日瀑曬與雨水浸迚，影響儀表使用壽命；

6.管線試壓，應注意智能型渦街流量計所配置壓力傳感器的壓力測量范圍，以免過壓損
壞壓力傳感器。

7.應注意安裝應力的影響，安裝渦街流量計上游和下游管道應同軸，否則會產生剪切應力。安裝渦街流量計的位置應考慮密封墊片的厚度，或在下游側安裝一個彈性伸縮節。

8.安裝渦街流量計之前應先清除管道中的焊渣等雜物。

9.流量計應有可靠的接地，防爆接地不應與強電系統的保護接地共用。
