很多設計院的朋友經常打電話過來詢問，電磁流量計各種口徑的尺寸大小，因為根據不同的口徑對應的尺寸也不一樣，那么今天我們就給大家整理了一下：
DN15-DN150電磁流量計外形尺寸及重量

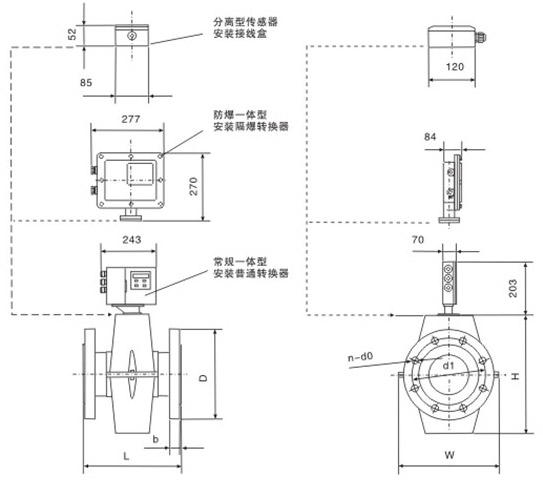

DN15～DN150，1.6、4.0Mpa傳感器和一體型外形圖（傳感器長度可根據用戶實際情況少量調整）
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
公稱通徑DN L W H 參考重量Kg 公稱通徑 壓力1.6Mpa 壓力4.0Mpa 一體型 傳感器 D d1 d0 n b D d1 d0 n b 15 200 140 174 10 7 15 95 65 14 4 16 95 65 14 4 16 20 200 140 174 12 9 20 105 75 14 4 18 105 75 14 4 18 25 200 140 174 14 11 25 115 85 14 4 18 115 85 14 4 18 32 200 168 210 15 12 32 140 100 18 4 18 140 100 18 4 18 40 200 176 210 16 13 40 150 110 18 4 20 150 110 18 4 20 50 200 176 210 17 14 50 165 125 18 4 20 165 125 18 4 20 65 200 214 250 25 22 65 185 145 18 4 20 185 145 18 8 22 80 200 214 250 29 26 80 200 160 18 8 22 200 160 18 8 22 100 250 230 312 31 28 100 220 180 18 8 22 235 190 22 8 26 125 250 281 370 36 33 125 250 210 18 8 22 270 220 26 8 26 150 300 281 370 41 38 150 285 240 22 8 24 300 250 26 8 28
DN
|
公稱通徑 DN |
L |
HΦ |
參考重量Kg |
|
公稱通徑 |
壓力1.6Mpa |
壓力1.0Mpa |
||||||||
|
D |
d1 |
d0 |
n |
b |
D |
d1 |
d0 |
n |
b |
||||||
|
200 |
300 |
310 |
45 |
200 |
340 |
295 |
22 |
12 |
26 |
340 |
295 |
22 |
8 |
24 |
|
|
250 |
450 |
358 |
50 |
250 |
405 |
355 |
26 |
12 |
28 |
395 |
350 |
22 |
12 |
26 |
|
|
300 |
450 |
410 |
60 |
300 |
460 |
410 |
26 |
12 |
32 |
445 |
400 |
22 |
12 |
28 |
|
|
350 |
500 |
465 |
145 |
350 |
520 |
470 |
26 |
16 |
35 |
505 |
460 |
22 |
16 |
30 |
|
|
400 |
500 |
515 |
180 |
400 |
580 |
525 |
30 |
16 |
38 |
565 |
515 |
26 |
16 |
32 |
|
|
450 |
550 |
564 |
215 |
450 |
640 |
585 |
30 |
20 |
42 |
615 |
565 |
26 |
20 |
35 |
|
|
500 |
550 |
614 |
245 |
500 |
715 |
650 |
33 |
20 |
46 |
670 |
620 |
26 |
20 |
38 |
|
|
600 |
600 |
722 |
335 |
600 |
840 |
770 |
36 |
20 |
52 |
780 |
725 |
30 |
20 |
42 |
|
DN700-DN3000電磁流量計外形尺寸及重量

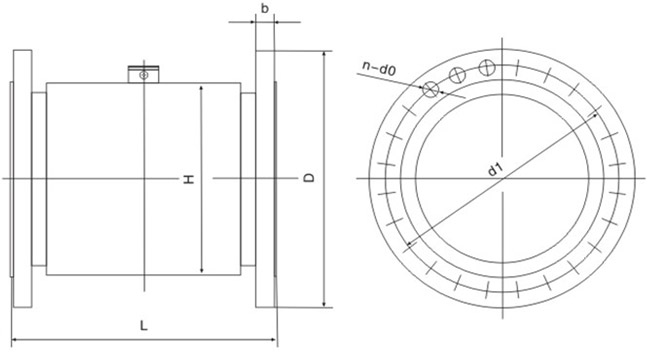

DN700～DN3000,0.6、1.0Mpa傳感器外形圖（傳感器長度可根據用戶實際情況少量調整）
注：1、DN700～DN3000無一體型，均為分體型；
2、DN700～DN1600分體防爆型傳感器外形和常規儀表相同。
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
|
公稱通徑 DN |
L |
HΦ |
參考重量Kg |
|
公稱通徑 DN |
壓力1.0Mpa |
壓力0.6Mpa |
||||||||
|
D |
d1 |
d0 |
n |
b |
D |
d1 |
d0 |
n |
b |
||||||
|
700 |
700 |
836 |
435 |
700 |
895 |
840 |
30 |
24 |
30 |
860 |
810 |
26 |
24 |
26 |
|
|
800 |
800 |
936 |
545 |
800 |
1015 |
950 |
33 |
24 |
32 |
975 |
920 |
30 |
24 |
26 |
|
|
900 |
900 |
1036 |
655 |
900 |
1115 |
1050 |
33 |
28 |
34 |
1075 |
1020 |
30 |
24 |
26 |
|
|
1000 |
1000 |
1136 |
810 |
1000 |
1230 |
1160 |
36 |
28 |
34 |
1175 |
1120 |
30 |
28 |
26 |
|
|
1200 |
1200 |
1336 |
875 |
1200 |
|
1405 |
1340 |
33 |
32 |
28 |
|||||
|
1400 |
1400 |
1536 |
1235 |
1400 |
|
1630 |
1560 |
36 |
36 |
32 |
|||||
|
1600 |
1600 |
1736 |
1555 |
1600 |
|
1830 |
1760 |
36 |
40 |
34 |
|||||
|
1800 |
1800 |
1960 |
2085 |
1800 |
|
2045 |
1970 |
39 |
44 |
36 |
|||||
|
2000 |
2000 |
2160 |
2610 |
2000 |
|
2265 |
2180 |
42 |
48 |
38 |
|||||
|
2200 |
2200 |
2364 |
3210 |
2200 |
|
2475 |
2390 |
42 |
52 |
42 |
|||||
|
2400 |
2400 |
2564 |
3910 |
2400 |
|
2685 |
2600 |
42 |
56 |
44 |
|||||
|
2600 |
2600 |
2764 |
4280 |
2600 |
|
2905 |
2810 |
48 |
60 |
46 |
|||||
|
2800 |
2800 |
2960 |
5000 |
2800 |
|
3115 |
3020 |
48 |
64 |
48 |
|||||
|
3000 |
3000 |
3160 |
5600 |
3000 |
|
3315 |
3220 |
48 |
68 |
50 |
|||||
外形尺寸及重量 法蘭尺寸（標準：GB/T9119）
