金湖捷特儀表插入式渦街流量計尤其是可在線拆卸型渦街流量計以其獨特的設計和加工工藝，可以在不影響管道流體流動的情況下，對渦街傳感頭進行更換維護。正因?yàn)樗母呖煽啃?，傳感頭不斷流可拆卸型渦街被廣泛的應用于石油、化工、制藥、造紙、冶金、電力、環保、食品等工業企業中，用于各種氣體、液體、蒸汽等低粘度流體的流量測量，也可以用于含有微小顆粒、雜質的混濁液體的測量，并作為控制儀表用于自動化儀表系統控制中。但在實際應用中很多客戶不注意安裝規范，導致流量計在使用不久就出現故障，返修率比較高增加不必要的成本?，F(xiàn)在對我公司插入式渦街流量計的安裝要求加以規范，請所有顧客嚴格按照此要求操作。

金湖捷特儀表插入式渦街流量計安裝要求

1、儀表不應安裝在有強烈震動的管道上,否則影響測量精度。若必須安裝在震動管道上, 應采取減震措施,如：在上游2D附近加裝管道支撐點；在滿足直管段要求前提下,加撓性管過渡等。

2、上游側和下游側應盡可能留出較長的直管段，直管段應滿足表1要求。

                         表1    直管段要求

3、渦街流量計可垂直、水平或傾斜安裝在管道上,對垂直安裝的流量計,流體流向必須自下而上。當測量液體時, 流量計管道內必須充滿液體。

4、管道內徑應盡可能與流量計的內徑一致。若不一致,應采用比流量計內徑略大的管道。管道內徑、流量計內徑與密封墊三者必須安裝同心, 密封墊不得凸入管道內。

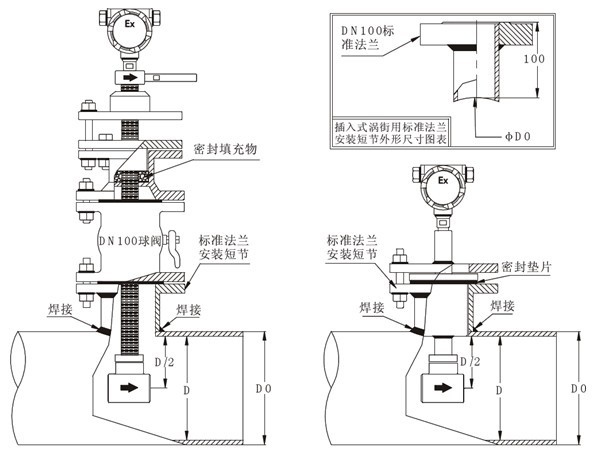

                可在線拆裝插入式渦街流量計                                                               普通插入式渦街流量計

5、表體安裝方式及焊接方法

安裝應該本著確保焊接牢靠、直管段范圍內管道內壁的平整與光滑度,卡裝型表體法蘭與法蘭之間安裝時應確保軸向同心，插入式渦街流量計應確保連接短節法蘭與管道軸線的平行度。其具體安裝形式如上圖。

6、新的管線在安裝儀表前,必須小心清洗,以免損壞儀表。裝入儀表時,應使其上的流向標志與管道內流體流向一致。投運時應緩慢啟閉閥門，避免瞬間沖擊。

表體初裝完成以后，當測量介質為蒸汽或其它高溫介質時，在管道內充滿介質后，應對法蘭螺栓進行重新緊固。并對管道進行保溫，避免因?yàn)榄h(huán)境溫度過熱而將渦街放大器損壞。
