一體（分體）式電磁流量計接線圖是什么？

發布時間：2012-8-19 11:00:53

一體（分體）式電磁流量計接線圖是什么？

分體式電磁流量計勵磁電纜可選用YZ中型橡套電纜,其長度與信號電纜一樣
　·信號電纜和其它動力電源電纜必須嚴格分開,不能敷設在同一根管子內,不能平行敷設,不能絞合在一起,應分別單獨穿在鋼管內。
·信號電纜和勵碰電纜盡可能短,不能將多余的電纜卷在一起,應將多余電纜剪掉,并重新焊好接頭,電纜進入傳感器電氣接口時,在端口處做成U型,這樣可以防止雨水滲透到傳感器中。
·分體式電磁流量計勵碰電纜和轉換器之間的連接用專用接線完成,轉換器和外部的連接同一體化電磁流量計

----------------------------------------------------------------------------------------------------

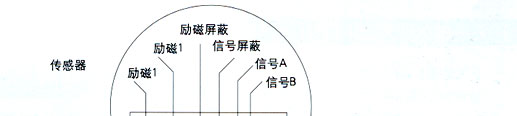

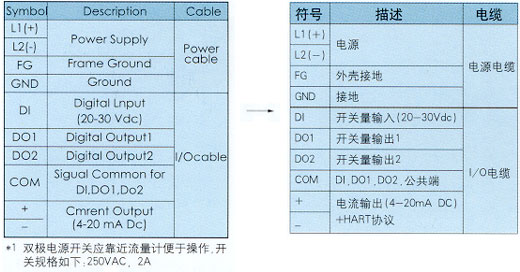

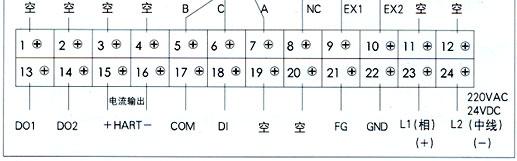

一體化電磁流量計接線圖

----------------------------------------------------------------------------------------------------

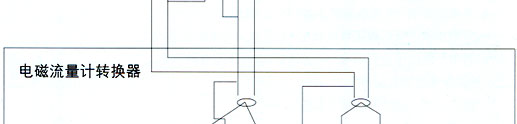

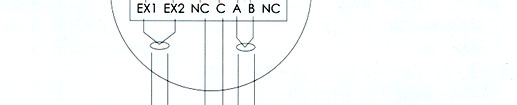

分體式電磁流量計接線圖

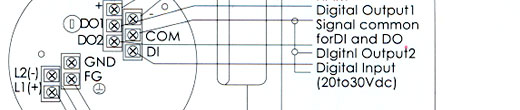

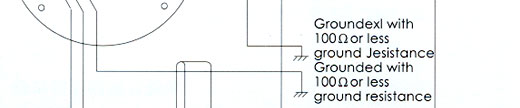

開關量外部接線舉例

----------------------------------------------------------------------------------------------------

　　　注1:浪涌電流吸收二極管規格.額定電流1A,額定耐壓200V
注2:帶內置電源電碰計數器
·每個|/0端子按規定功能使用
·端子C0M是供其它三個端子(D01,D02和D|)的信號公共端
·每個端子內部電路隔開(相互間輸出端子不隔開)
·標準電路僅包括虛線內的范圍

----------------------------------------------------------------------------------------------------

開關量輸入、輸出信號

一、開關量輸入Dl(可選)
信號方式:高電平:20一30 VDC
低電平:≤2VDC
輸入電阻:2.7KQ
點數一點
DI功能一下列任意一種功能可組態給可選的DI信號
·實現利用外部信號進行量程切換
·累積器控制一內置累積器起動/停止/復位
·利用外部信號設置固定值輸出一固定電流值和脈沖輸出
·利用外部信號進行調零一執行調零(在線零流量時)

二、開關量輸出D01(標準)
輸出方式:晶體管集電極輸出
輸出量:一點
輸出容量:30VDC,200mA/max

三、開關量輸出D02(可選)
輸出方式固態繼電器輸出(無極性)
輸出量:一點
輸出容量:150VDC,150mA/max或150V ac(峰一峰),100mA/max
D01和D02功能一下列任意一種功能可組態給D01(標準)或者D02(可選)
脈沖輸出(只適用D01)
脈率:3.6一3,600,000,RAses/hr
脈寬:0.5一500ms(但是100%流量時小于一半周期)
多量程選反輸出(注1)
上/下限報警輸出(注2)
空管報警輸出
預置計數輸出
轉換器故障報警輸出:R0M、RA陽、勵磁電流、模數轉換、無效總量等故障報警
注1：4量程切換和正/反2個量程切換需要二個輸出(D01and D02)
注2：報警輸出時常開或常閉可設定。
